JDDS100H Series
Sensing method Optical
Housing size Φ101mm
Shaft diameter Φ30、Φ35、Φ38、Φ40、Φ42、Φ45 mm
Measurement range 0~360o
Max. resolution 524288（19 bit）
Supply voltage 5VDC，10-30VDC
Protection IP65
JDDS100H Series
Sensing method Optical
Housing size Φ101mm
Shaft diameter Φ30、Φ35、Φ38、Φ40、Φ42、Φ45 mm
Measurement range 0~360o
Max. resolution 524288（19 bit）
Supply voltage 5VDC，10-30VDC
Protection IP65
Shaft diameterΦ30、Φ35、Φ38、Φ40、Φ42、Φ45
ProtectionIP65
Material Aluminum alloy
Shell materialAluminum alloy anodizing
Starting torque≤0.05Nm
Starting torque≤0.05Nm
Shaft loading≤40N
Radial load≤80N
Shock resistance100g， 6ms
Vibration resistance10g，10...2000Hz
Working temperature -40℃...+80℃
Storage temperature -45℃...+85℃
Weight≈1kg

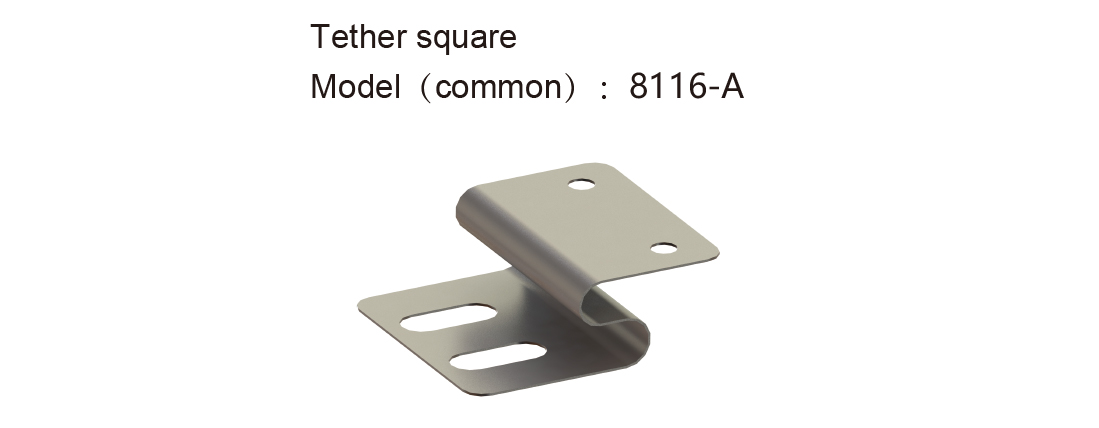

Fixing componentTether square：8116-A

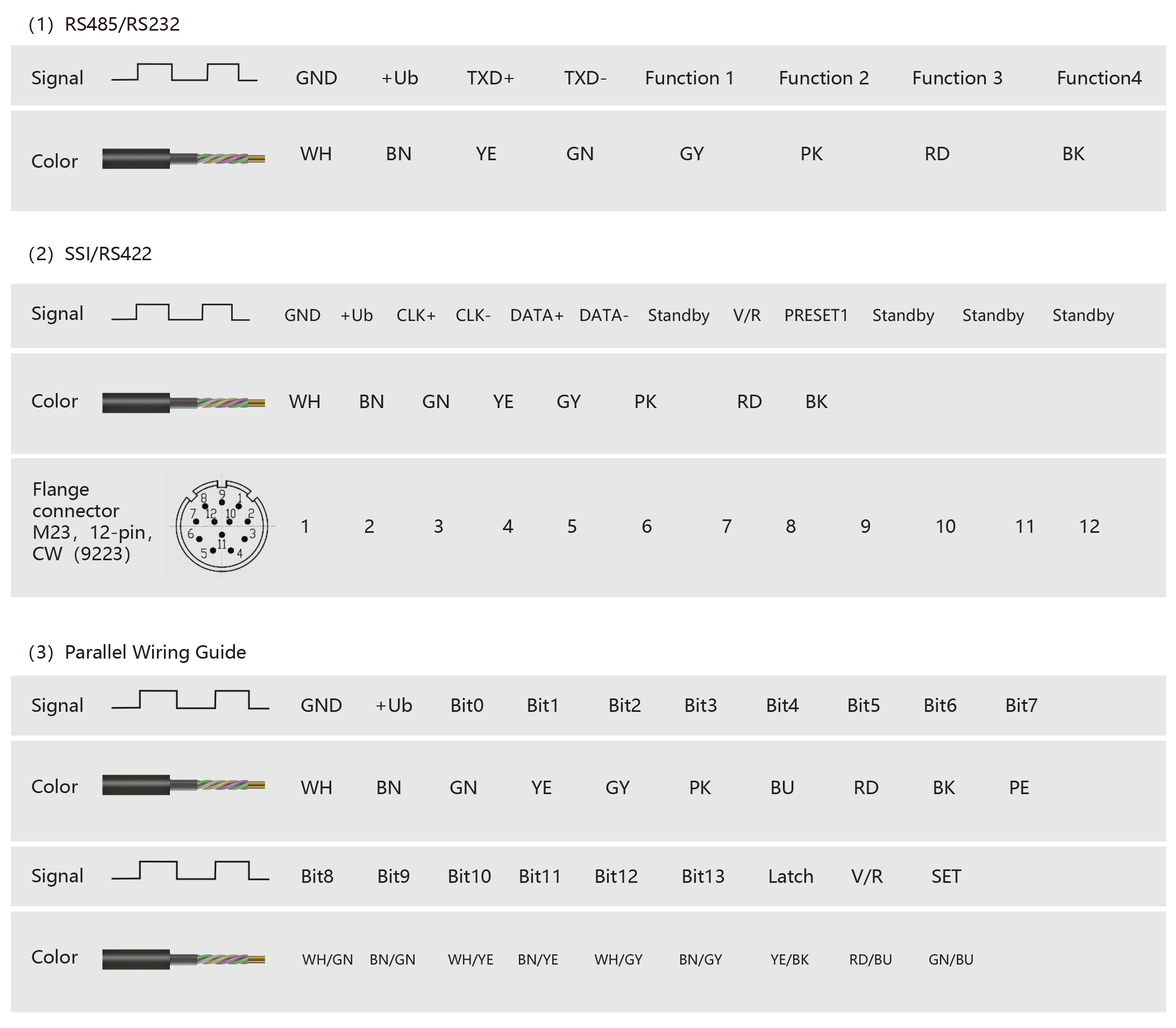

Interface SSI、RS422、RS485、RS232、Modbus-RTU
Parallel：Push-pull、NPN Open Collector
Resolution19bit （524288）
CodeBinary Gray
Supply voltage5V、10-30V
Power consumption(no load) ≤180mA
Refresh time100Hz （9600bps） 200Hz （19.2Kbps）
400Hz （57.6Kbps） 500Hz （115.2Kbps）
Transfer rate≤250K bit/s
Monoflop time20±10μs
Output signal voltageHigh：Ub-Voltage drop ；Low：≤2.8V （Parallel output）
Input current＜6mA （Parallel output）
Absolute accuracy ±10″ （19bit）
Counting directionRotate clockwise, the code value increases
Ordering example： JDDS100H45B16CS31B10-30R1
