- PHA53遠程光電系統
- 遠程傳感器 PH10、PH11、PH12、PH15、PH20系列
- 光電放大器 PHA53系列
- 檢測距離：15m
- 紅外光，940nm
- 供電電壓：12-30VAC/DC
- 輸出, 繼電器2xSPDT
- LED指示輸出狀態和電源ON
- 傳感器尺寸Φ10、M12、Φ15、30 x 20 x 10.8 mm
- 1 組or 2 組通道可選
檢測距離15m max.
光源紅外光，940nm
環境照度 >10Klux
放大器外殼尺寸 83x53x59mm
輸入電壓 12-30V AC/DC
空載電流90mA
滿載電流90-150mA
工作溫度-20°C ~+60°C
工作濕度10-90%RH
輸出方式 繼電器2xSPDT 1A@120VAC or 1A@24VDC
工作頻率≤100HZ
連接螺絲接線端子（max.3.3mm2 ）
通道PHA53R 1組傳感器或2組傳感器（通過撥動開關選擇）
PHA53RO 1組傳感器
LED指示電源ON LED 綠燈亮
光束未被打斷 2xLED 黃燈亮
發射角度PH10/PH12 ±8°/10%
PH11/PH15 ±5°/10%
PH20 ±2°/10%
防護等級放大器PHA50R IP20
傳感器PHXX IP67
保護電源反接保護，輸出短路保護
PHA53R外殼材料ABS，灰白色
PH10T15 and PH10R15外殼材料聚合物(PC),黑色
PH11T15 and PH11R15外殼材料聚合物(PC),黑色
PH12T15 and PH12R15外殼材料Cu/聚合物(PC),黑色
PH15T15 and PH15R15外殼材料聚合物(PC),黑色
PH20T15 and PH20R15外殼材料PC+ABS，藍色

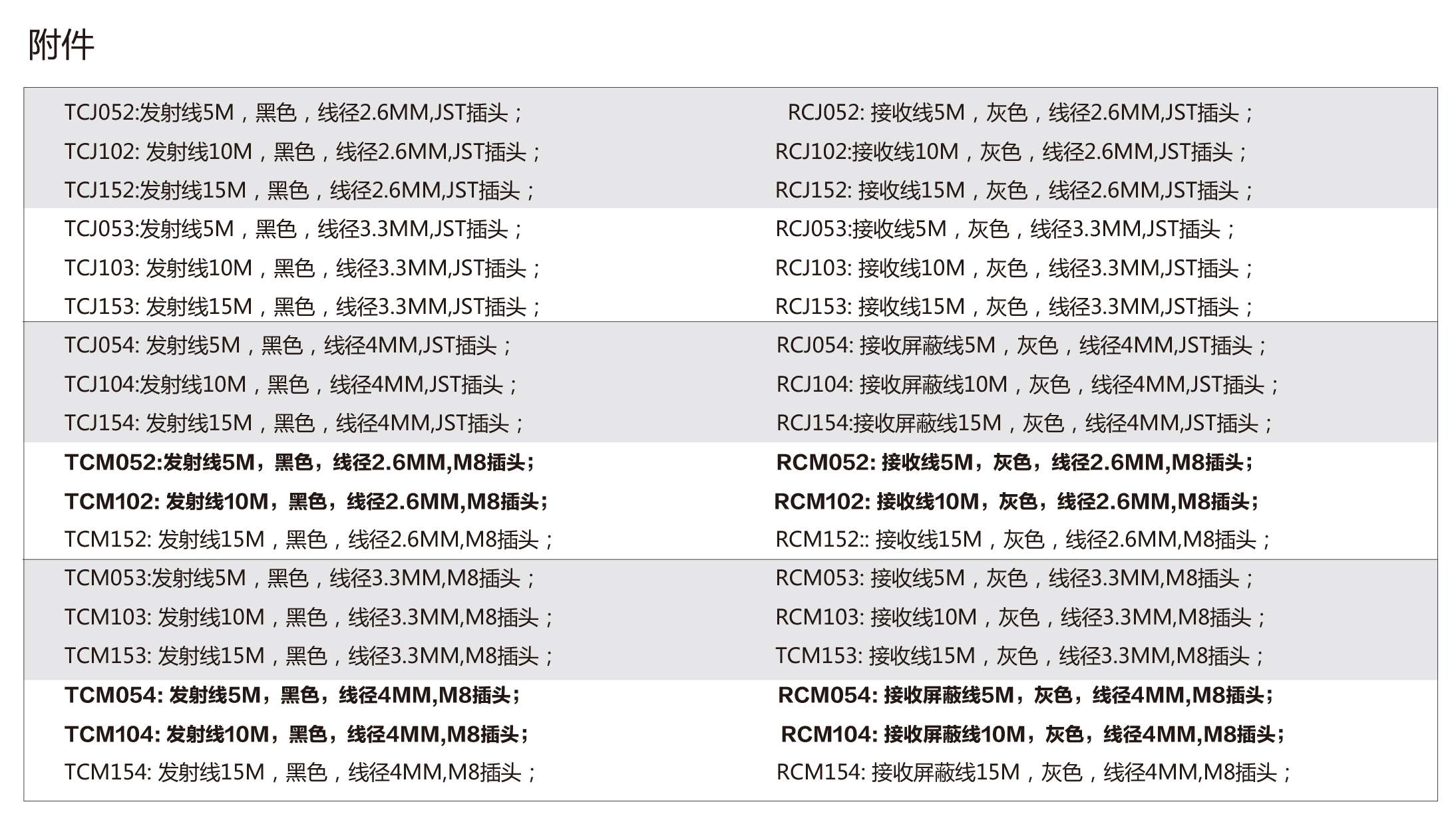

PH10R,PH12R-Cable線 PVC，灰色，Φ4mm，5m/10m/15m/150mm+2針JST/M8插頭
PH10T,PH12T-Cable線 PVC，黑色，Φ4mm，5m/10m/15m/150mm+2針JST/M8插頭
PH11R,PH15R-Cable線 PVC，灰色，Φ2.6mm，5m/10m/15m/150mm+2針JST/M8插頭
PH11T,PH15T-Cable線 PVC，黑色，Φ2.6mm，5m/10m/15m/150mm+2針JST/M8插頭
PH20R-Cable線 PVC，灰色，Φ3.3mm，5m/10m/15m/150mm+2針JST/M8插頭
PH20T-Cable線 PVC，黑色，Φ3.3mm，5m/10m/15m/150mm+2針JST/M8插頭
重量PHA53R＜110G
PH10/ PH11/PH15/PH20＜75G （5m線）
PH12＜80G （5m線）
訂購范例：PH12T15A5
| 文件名稱 | 文件類型 | 文件縮略圖 | 文件大小 | 下載鏈接 |
|---|---|---|---|---|
| PHA53R遠程光電系統 | 0.45 M |  |
