- 絕對值編碼器
- 感應原理 磁性
- 功能原理 多圈
- 多圈技術 機械齒輪組無電池
- 外徑 Φ36.5mm
- 軸徑 實心軸 Φ6mm
- 分辨率 28Bit
- 每圈步數 65536/16Bit
- 圈數 4096/12Bit
- 接口 SSI
- 工作電壓 10-30VDC
- 防護等級 IP67
軸徑（mm）實心軸 Φ6mm
防護等級IP67
每分鐘最大轉速3000rpm
最大軸負荷軸向≤20N； 徑向≤40N
沖擊100g，6ms
振動10g，10...2000Hz
主體材料鋁合金
外殼材料鋁合金
工作溫度-40℃...+85℃
存儲溫度-40℃...+85℃
重 量≈130g（不包含電纜線）
出線方式徑向出線

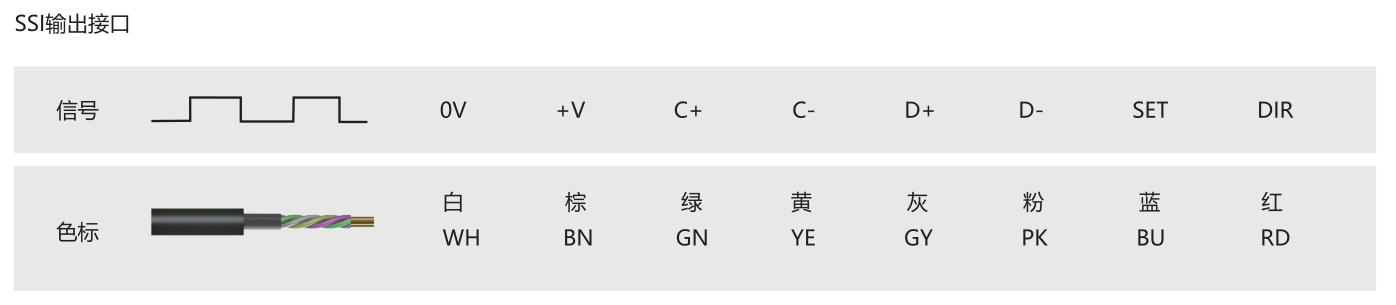

接口類型SSI
傳輸速率0.1...1M/bit
輸出碼制格雷碼或二進制
通訊標準RS422
工作電壓10-30VDC
空載電流≤100mA
計數方向可設置 ( 出廠默認面對轉軸順時針數據增加）
外部置位可設置 接通延時＞100ms
接口電路保護浪涌保護 、反極性保護 、ESD 保護
抗 干 擾EN61000-6-2
發射干擾EN61000-6-4
接口電路保護浪涌保護 、反極性保護 、ESD 保護
訂購范例：JDCM36S6B1213OCS1T10-30R2
| 文件名稱 | 文件類型 | 文件縮略圖 | 文件大小 | 下載鏈接 |
|---|---|---|---|---|
| JDCM36S-SSI-數據表 | 1.83 M |  | ||

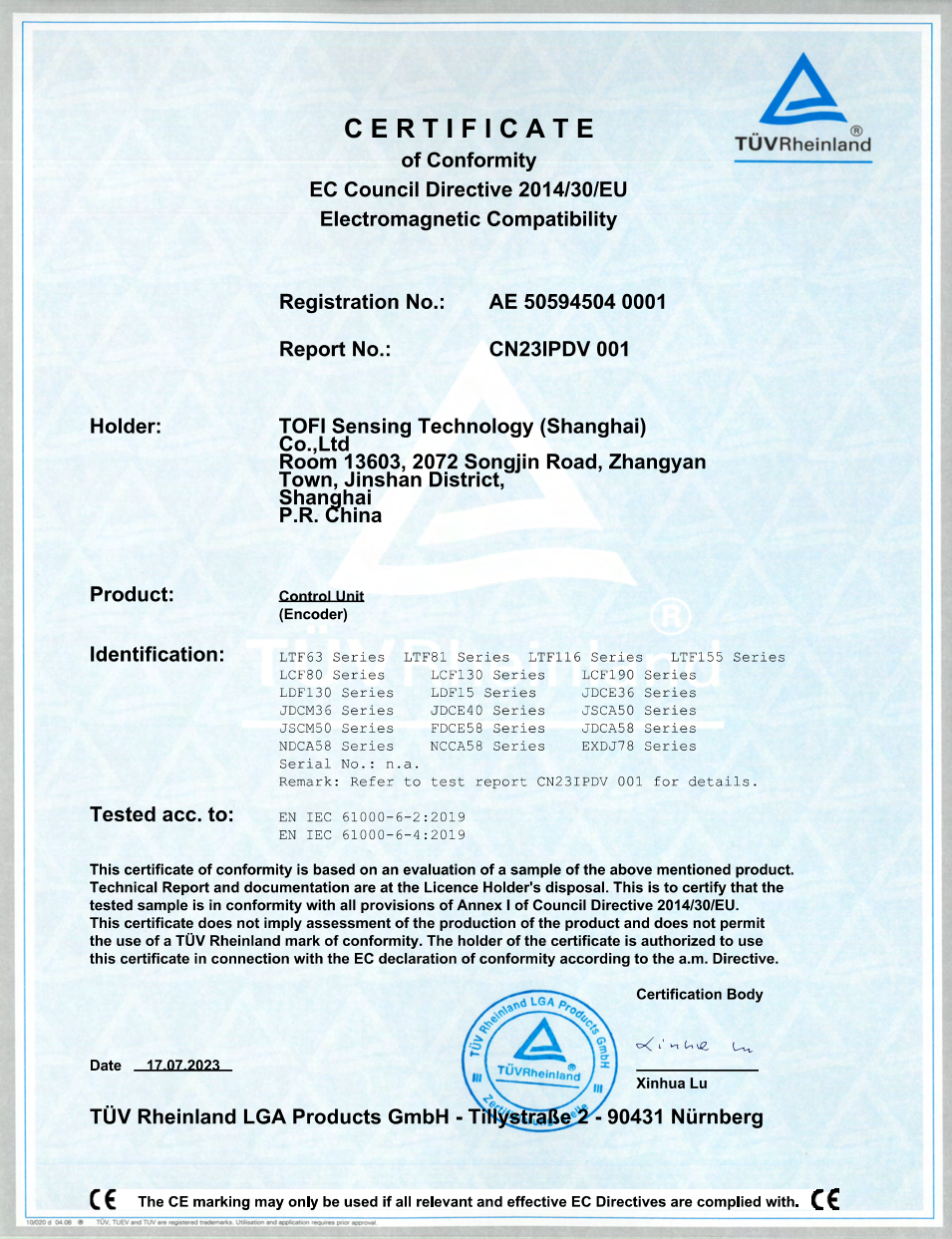

| TüV CE認證-AE 50594504 0001 |  | 1.17 M | |
