- 絕對值編碼器
- 感應原理 磁性
- 功能原理 多圈
- 外徑 Φ36.5mm
- 軸徑 實心軸 Φ10mm
- 分辨率 28Bit
- 每圈步數 65536/16Bit
- 圈數 4096/12Bit

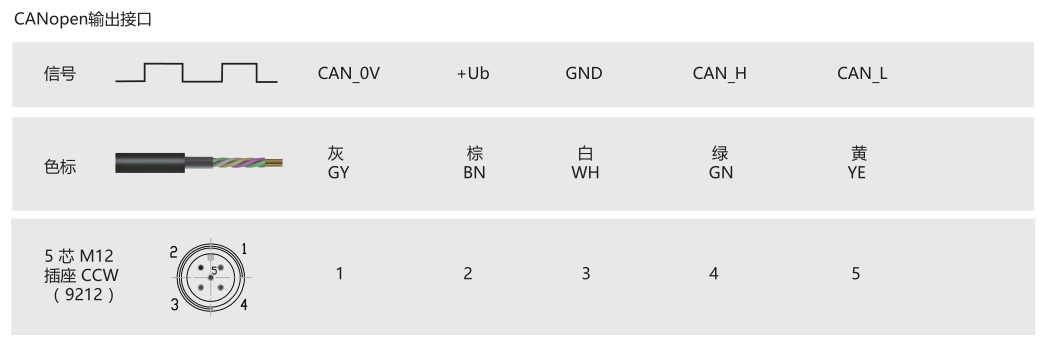

- 接口 CANopen
- 工作電壓 10-30VDC
- 防護等級 IP67
軸徑（mm）實心軸 Φ10mm
防護等級IP67
每分鐘最大轉速6000rpm
最大軸負荷軸向≤40N； 徑向≤80N
沖擊100g，6ms
振動10g，10...2000Hz
主體材料鋁合金
外殼材料316L（不銹鋼）
工作溫度-40℃...+85℃
存儲溫度-40℃...+85℃
重 量≈185g（不包含電纜線）
出線方式徑向出線
接口類型CANopen
傳輸速率最大1Mbit/s
輸出碼制二進制
工作電壓10-30VDC
空載電流≤100mA
波特率可編程設置
從站地址可編程設置
計數方向可編程設置
接口電路保護浪涌保護 、反極性保護 、ESD 保護
抗 干 擾EN61000-6-2
發射干擾EN61000-6-4
接口電路保護浪涌保護 、反極性保護 、ESD 保護
訂購范例：JDCM3601S10B1213S90T10-30R9212
