- 絕對值編碼器
- 感應原理 磁性
- 功能原理 多圈
- 多圈技術 機械齒輪組無電池
- 外徑 Φ60mm
- 軸徑 實心軸Φ10mm
- 分辨率 25Bit
- 每圈步數 8192/13Bit
- 圈數 4096/12Bit

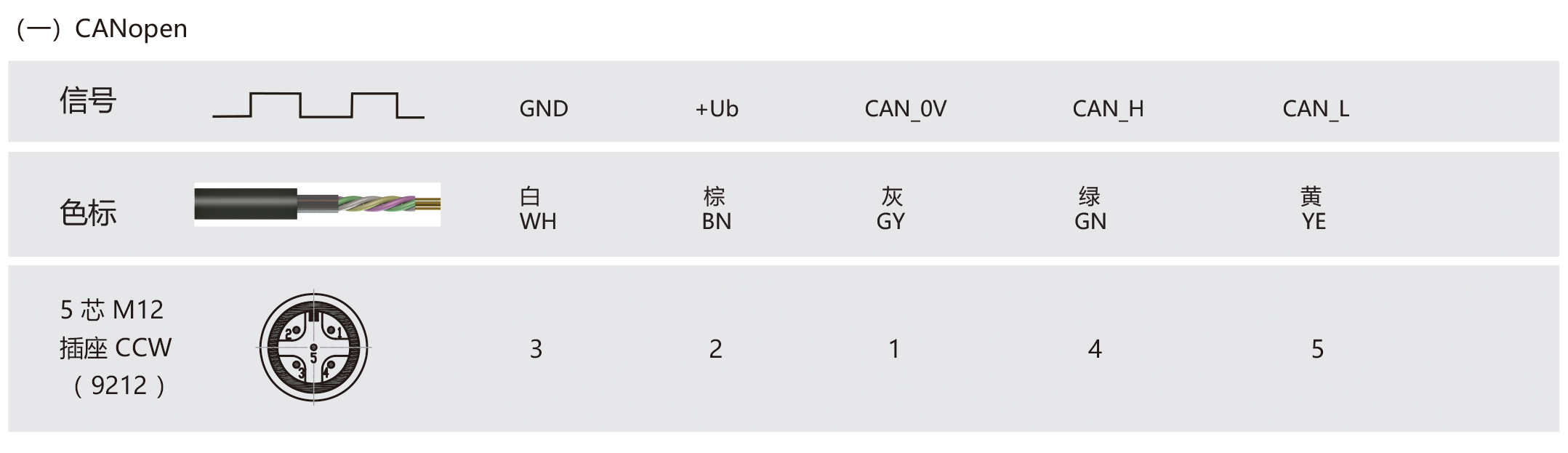

- 接口 CANopen
- 工作電壓 10-30VDC
- 防護等級 IP65/IP67
軸實心軸 Φ10mm
防護等級 IP65/IP67
每分鐘最大轉速6000RPM
最大軸負荷40N 軸向，80N 徑向
沖擊 100g，6ms
振動10g，10...2000Hz
主體材料鋁合金
殼體材料鋁合金
工作溫度-40℃...+85℃
貯存溫度-40℃...+85℃
重量≈400g
出線方式徑向出線
接口類型CANopen
傳輸速率最大 1MBit/s
輸出碼制二進制
線 性 度±0.5LSB
發送模式循環模式
節點地址可編程設定
計數方向可編程設定
工作電壓10...30VDC
空載電流≤100mA
符合標準DSP -406 V3.2DS 301 V4.02
抗 干 擾EN61000-6-2
發射干擾EN61000-6-4
電路保護浪涌保護 、反極性保護 、ESD 保護
訂購范例： JDCA58S10B1212S90T10-30R1
| 文件名稱 | 文件類型 | 文件縮略圖 | 文件大小 | 下載鏈接 |
|---|---|---|---|---|
| JDCA58S-CANopen | 5.63 M |  | ||
| TüV CE認證-AE 50594504 0001 |  | 1.17 M | |
