- BDEEX68SB系列
- 防爆編碼器
- 設備類型 Ⅱ類（氣體)、Ⅲ類（粉塵）
- 防爆形式 本安型
- 防爆標志： Ex ib IIC T4 Gb，Ex tb IIIC T80℃ Db，Ex ib IIIC T130℃ Db
- 適用危險區域 1區/21區
- 感應原理 光電
- 功能原理 防爆增量式編碼器

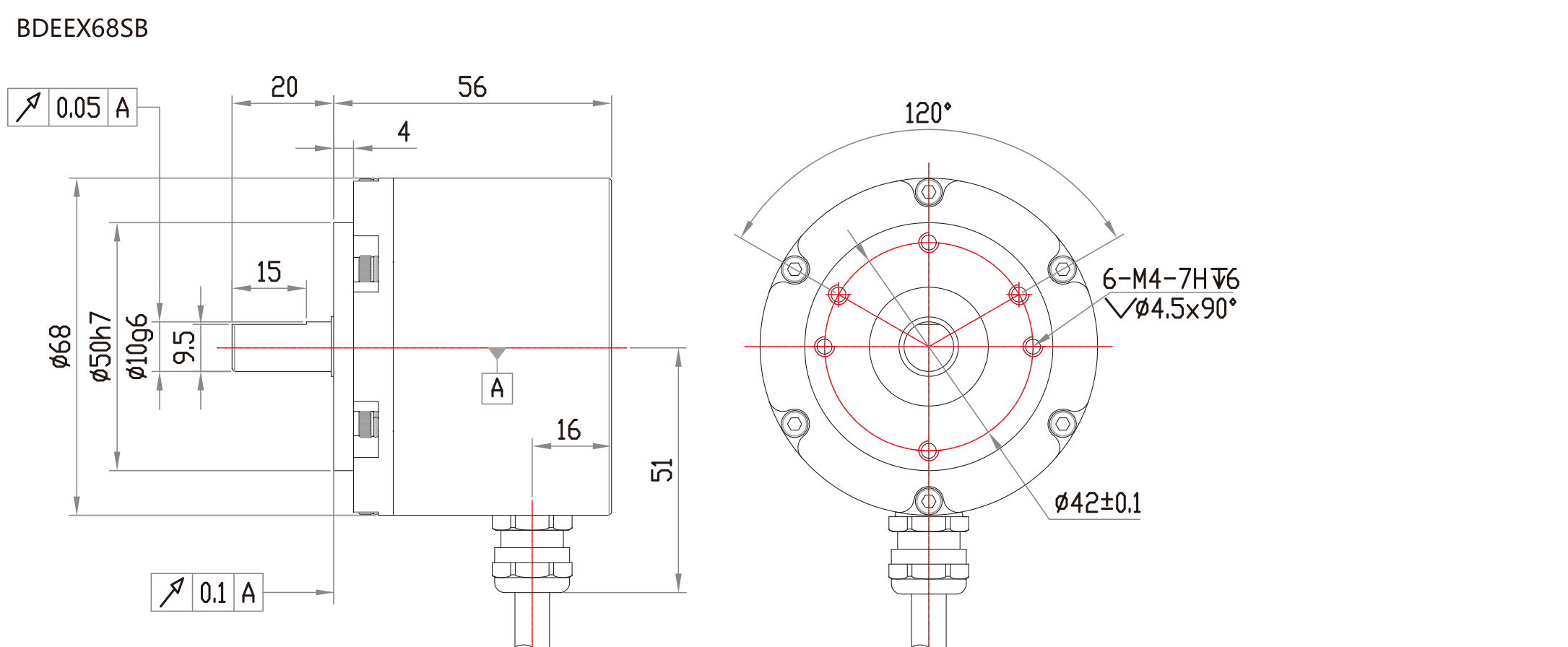

- 外徑 Φ68mm
- 實心軸軸徑 Φ6、Φ8、Φ10mm
- 最大脈沖 1024PPR
- 工作電壓 8-18VDC、24VDC
- 防護等級 IP66
出軸方式實心軸 Φ6、Φ8、Φ10mm
防護等級IP66
每分鐘最大轉速3000RPM
最大軸負荷≤70N軸向， ≤140N徑向
沖擊100g，6ms
振動10g，10...2000HZ
啟動力矩＜0.1 Nm
主軸材料不銹鋼
主體材料鋁合金陽極氧化
外殼材料鋁合金陽極氧化
工作溫度-40℃…+80℃
貯存溫度-40℃…+80℃
重量≈500g（2m電纜）

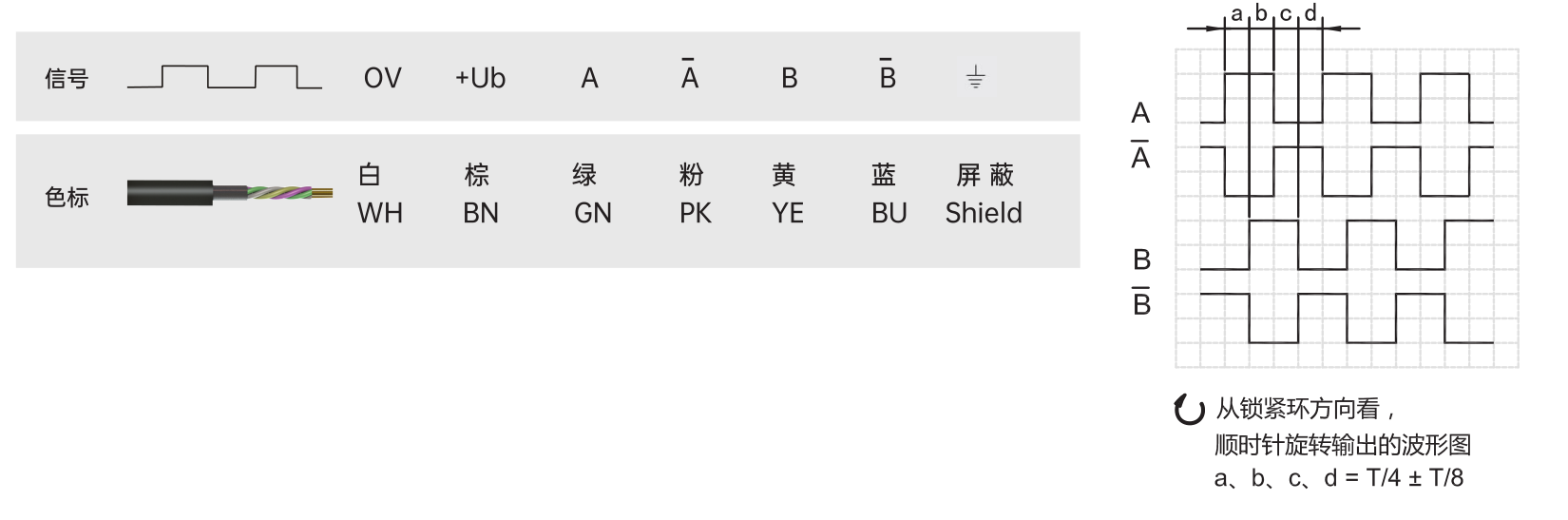

輸出電路 推挽輸出、推挽差分輸出
分度最大1024脈沖/轉
電源8-18VDC、24VDC
無負載時消耗電流最大80 mA
負載電流最大40 mA
最高輸出頻率100KHz
信號高電平 最小Ub-2.5V
信號低電平 最大0.8V
上升時間Tr最大1μs
下降時間Tf 最大1μs
短接保護有
訂購范例：BDEEX68SB101024B
| 文件名稱 | 文件類型 | 文件縮略圖 | 文件大小 | 下載鏈接 |
|---|---|---|---|---|
| BDEEX68SB系列防爆增量式編碼器 | 2.60 M |  | ||
| BDEEX系列-China NEPSI 防爆合格證 |  | 1.03 M | | |
| BDEEX系列-CCC Ex認證 |  | 4.24 M | | |
| TüV CE認證-AE 50684565 0001 |  | 1.62 M | |
