出軸方式空心軸 Φ12、Φ16、Φ19、Φ20mm，錐軸 17（1:10）

感應原理光電

最大脈沖2500PPR

工作電壓5VDC，5-30VDC，9-26VDC

防護等級IP66

每分鐘最大轉速6000RPM

最大軸負荷≤100N軸向， ≤300N徑向

沖擊100g，3ms

振動10g，10...2000HZ

啟動力矩<0.1Nm

主軸材料不銹鋼/PEEK

主體材料鋁合金

外殼材料鋁合金

工作溫度-40℃…+85℃

貯存溫度-40℃…+85℃

重量≈1.7kg

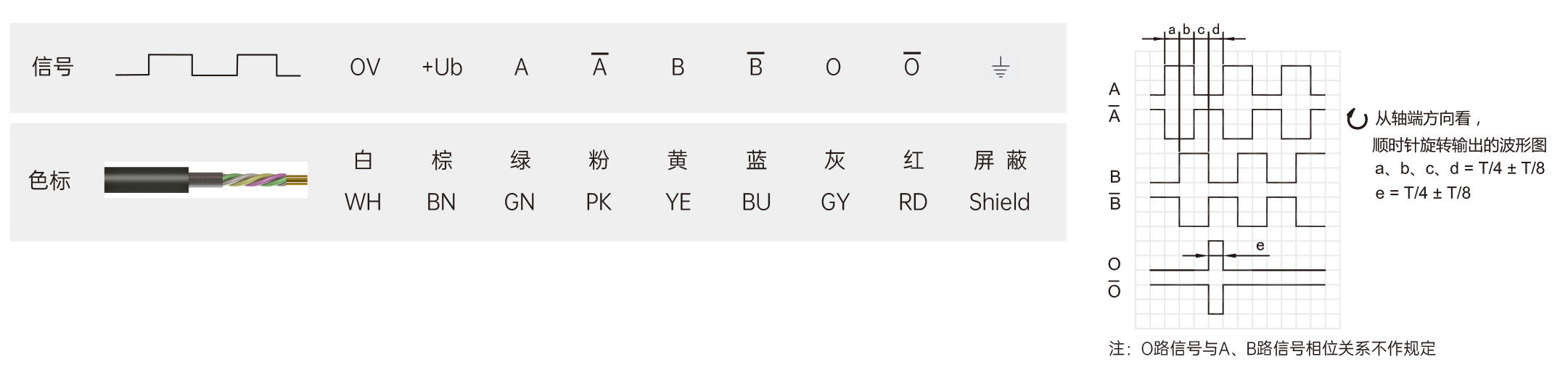

輸出電路 推挽輸出
推挽差分輸出
集電極開路輸出
RS422（TTL 兼容）

分度最大2500脈沖/轉

無負載時消耗電流最大125 mA（推挽輸出、推挽差分輸出）
最大80 mA（集電極開路輸出、RS422（TTL兼容））

最大負載電流±80 mA（推挽輸出、推挽差分輸出）
-50 mA（集電極開路輸出）
±50 mA（RS422（TTL兼容））

最高輸出頻率100KHz

信號高電平 最小Ub-2.5V（推挽輸出、推挽差分輸出）
最小2.5V（RS422（TTL兼容））

信號低電平 最大0.8V(推挽輸出、推挽差分輸出)
最大0.4V（RS422（TTL 兼容）

上升時間Tr最大1μs

下降時間Tf 最大1μs

短接保護有
