- 感應原理 磁性
- 功能原理 多圈
- 多圈技術 機械齒輪組無電池
- 外徑 Φ60mm
- 軸徑 實心軸 Φ10mm
- 分辨率 25Bit
- 每圈步數 8192/13Bit
- 圈數 4096/12Bit
- 接口 Modbus-RTU
- 工作電壓 10-30VDC
- 防護等級 IP65/IP67
軸實心軸 Φ10mm
防護等級 IP65/IP67
每分鐘最大轉速6000RPM
最大軸負荷40N 軸向，80N 徑向
沖擊 100g，6ms
振動10g，10...2000Hz
主體材料鋁合金
殼體材料鋁合金
工作溫度-40℃...+85℃
貯存溫度-40℃...+85℃
重量≈400g
出線方式徑向出線

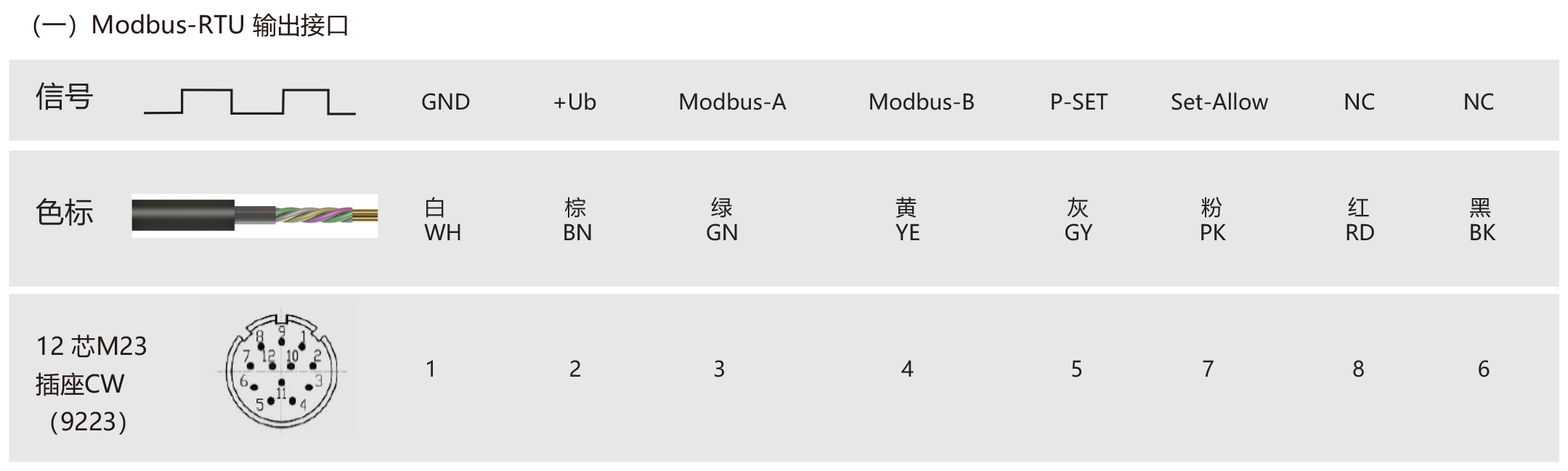

輸出形式 Modbus-RTU
波特率4800 9600 19200 38400 115200 bps
輸出碼制 二進制
地址范圍 0-99
數據響應 2ms （9600 19200 38400 115200 bps）
5ms （4800bps）
工作電壓10...30VDC
空載電流≤100mA
線 性 度±0.5LSB
計數方向 可設置 ( 出廠默認面對轉軸順時針數據增加）
外部置位 可設置 接通延時＞100ms
抗 干 擾EN61000-6-2
發射干擾EN61000-6-4
電路保護 浪涌保護 、反極性保護 、ESD 保護
訂購范例： JDCA58S10B1212CS64T10-30R1
