- 增量式編碼器
- 感應原理 光電

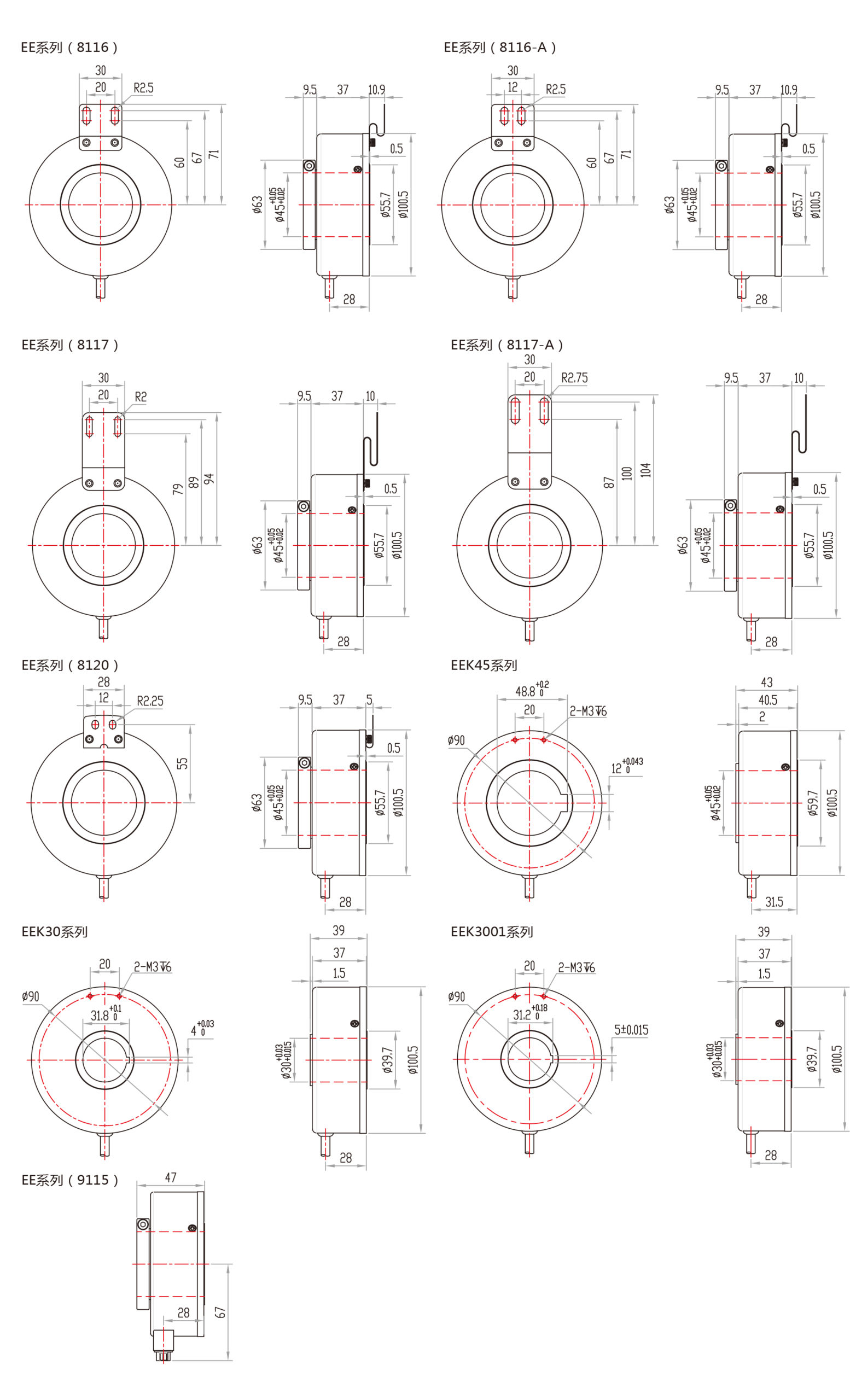

- 外徑 Φ100.5mm
- 空心軸 Φ30、Φ35、Φ38、Φ40、Φ42、Φ45mm
- 最大脈沖3000PPR
- 工作電壓5VDC，5-30VDC，9-26VDC
- 防護等級IP54
出軸方式空心軸 Φ30、Φ35、Φ38、Φ40、Φ42、Φ45mm
感應原理光電
最大脈沖3000PPR
工作電壓5VDC，5-30VDC，9-26VDC
防護等級IP54
每分鐘最大轉速6000RPM
最大軸負荷40N 軸向，80N 徑向
沖擊100g，6ms
振動10g，10...2000HZ
啟動力矩<0.1Nm
主軸材料不銹鋼
主體材料鋁合金
外殼材料拉伸鐵殼+黑色噴涂
工作溫度-40℃…+85℃
貯存溫度-40℃…+85℃
重量≈700g

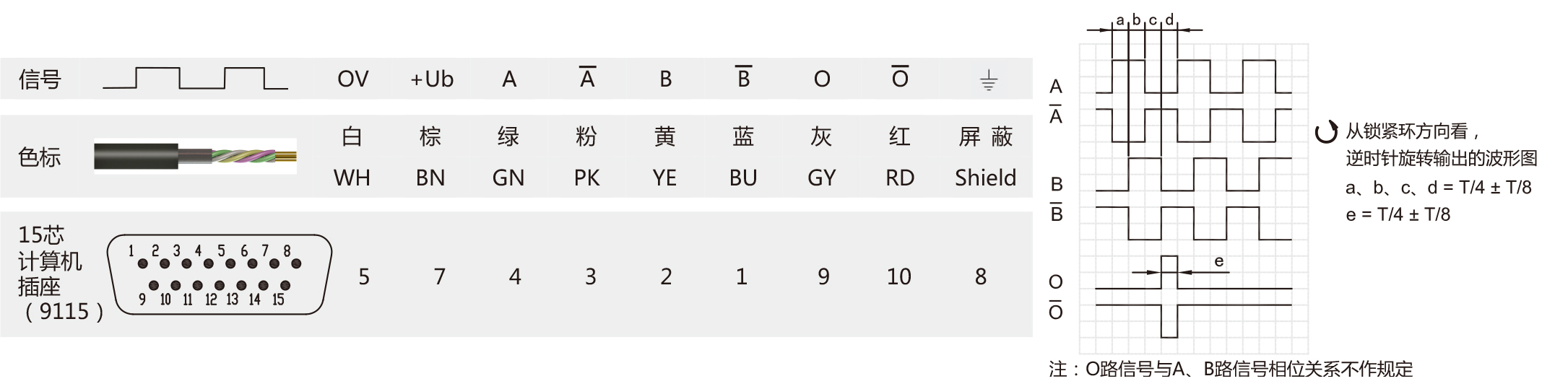

輸出電路 推挽輸出
推挽差分輸出
集電極開路輸出
RS422（TTL 兼容）
分度最大3000 脈沖/轉
無負載時消耗電流最大125 mA (推挽輸出，推挽差分輸出 )
最大80 mA (集電極開路輸出，RS422（TTL 兼容）)
最大負載電流±80 mA (推挽輸出，推挽差分輸出 )
±50 mA (集電極開路輸出，RS422（TTL 兼容）)
最高輸出頻率100KHz
信號高電平 最小Ub-2.5V（推挽輸出、推挽差分輸出）
信號低電平 最大0.8V (推挽輸出，推挽差分輸出 )
最大0.4V（RS422）
上升時間Tr最大1μs
下降時間Tf 最大1μs
短接保護有

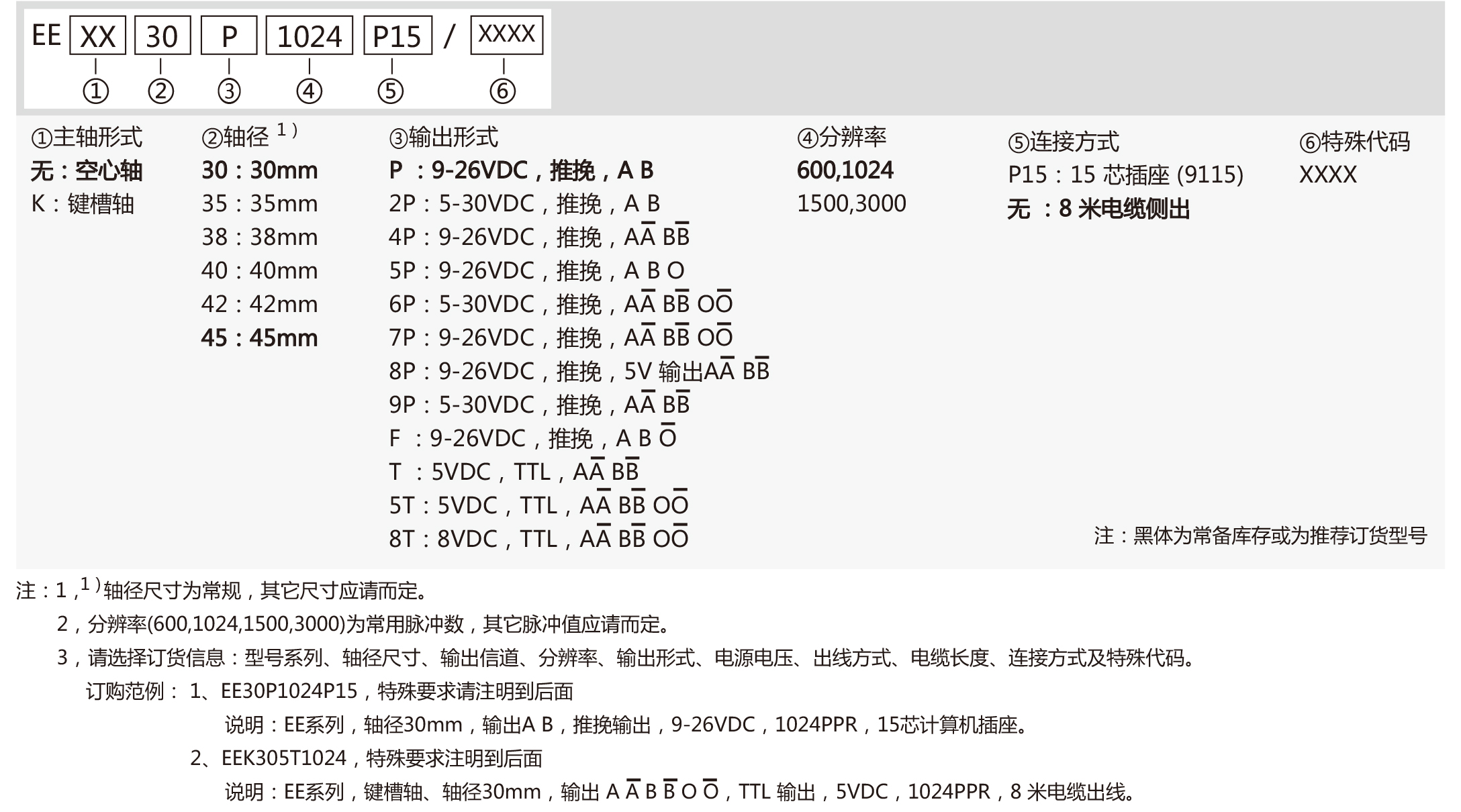

訂購范例：EEK305T1024
訂購范例：EE30P1024P15
| 文件名稱 | 文件類型 | 文件縮略圖 | 文件大小 | 下載鏈接 |
|---|---|---|---|---|
| EE增量式編碼器 | 0.41 M |  |
