- 增量式編碼器
- 感應原理 光電

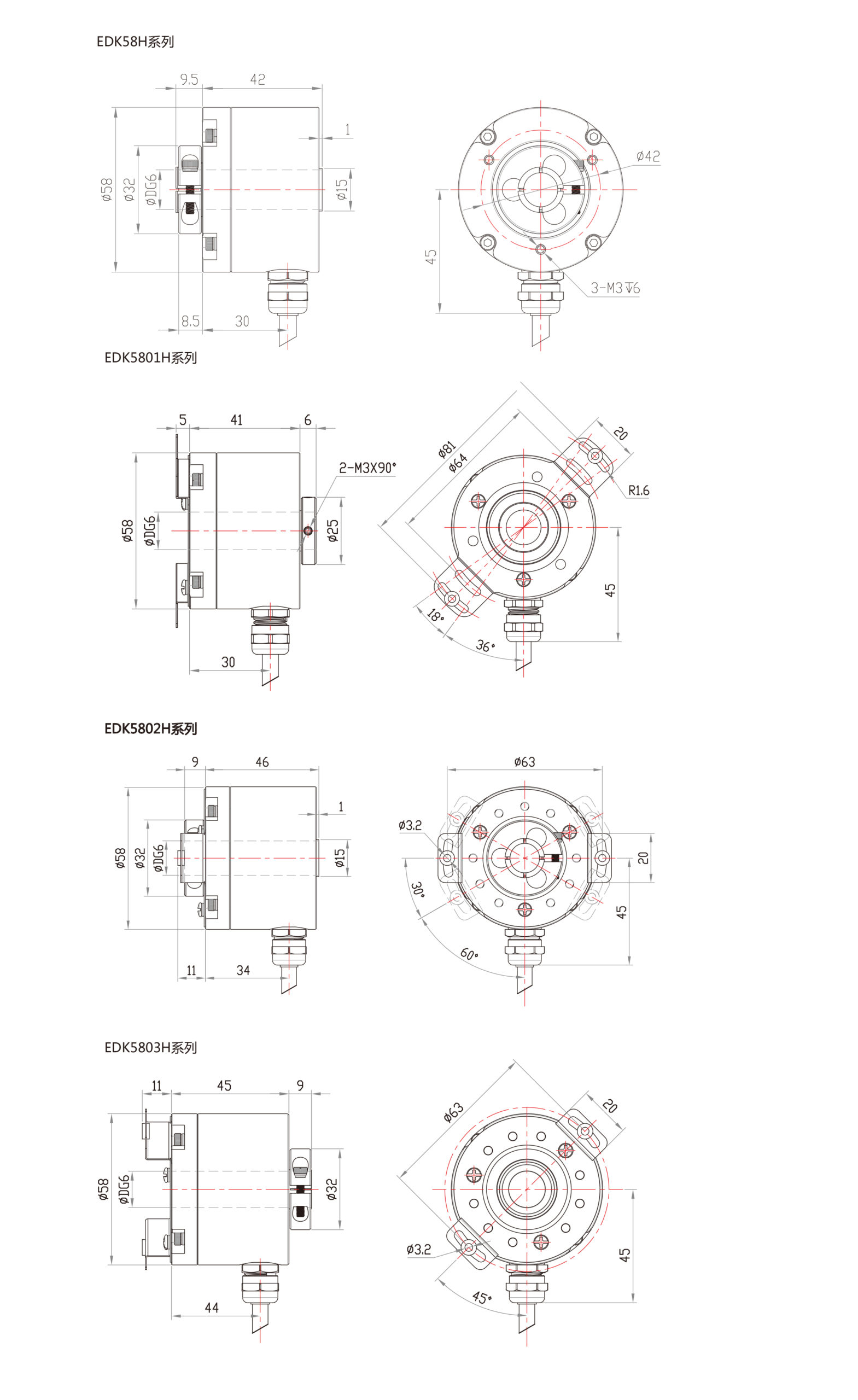

- 外徑 Φ58mm
- 空心軸 Φ10、Φ12、Φ14mm
- 最大脈沖1200PPR
- 工作電壓5VDC，5-30VDC，9-26VDC
- 防護等級IP66
出軸方式 空心軸 Φ10、Φ12、Φ14mm
感應原理光電
最大脈沖≤300-1200PPR
工作電壓5VDC，9-26VDC，5-30VDC
防護等級IP66
每分鐘最大轉速6000RPM
最大軸負荷40N軸向；80N徑向
沖擊200g，6ms
振動10g，10...2000HZ
啟動力矩＜0.015Nm
主軸材料不銹鋼
主體材料鋁合金
外殼材料鋁合金
工作溫度-40℃…+85℃
貯存溫度-40℃…+85℃
重量≈300g（2米電纜）

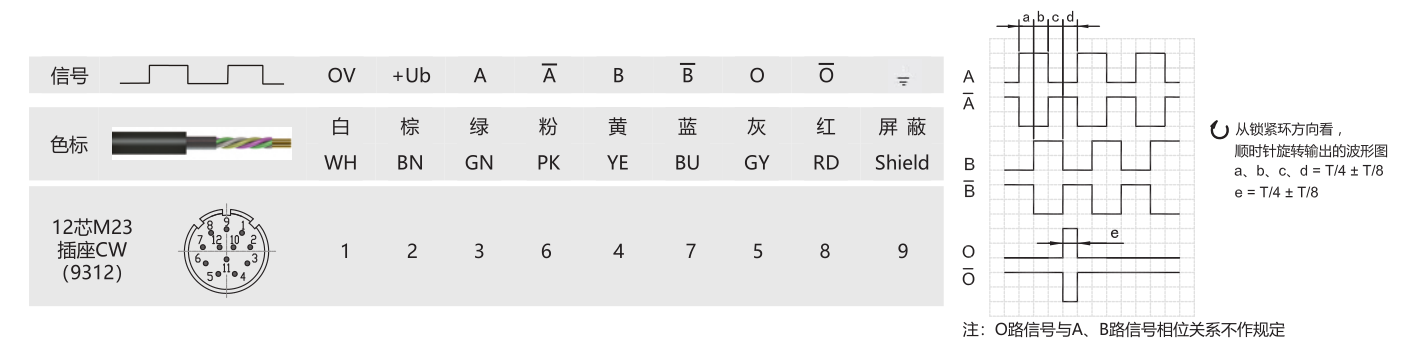

輸出電路 推挽輸出
推挽差分輸出
集電極開路輸出
RS422（TTL 兼容）
分度最大1200 脈沖/轉
無負載時消耗電流最大125 mA (推挽輸出 推挽差分輸出 )
最大80 mA (集電極開路輸出 RS422)
最大負載電流±80 mA
±50 mA
最高輸出頻率100KHz
信號高電平 最小Ub-2.5V（推挽輸出、推挽差分輸出）
信號低電平 最大0.8V（推挽輸出 推挽差分輸出）
最大0.4V（集電極開路輸出 RS422（TTL 兼容））
上升時間Tr最大1μs
下降時間Tf 最大1μs
短接保護有
訂購范例：EDK58H12B1024F5-30R2
訂購范例：EDK58H12D1024A5-30R9312
訂購范例：EDK58H12D1024A5-30R5/9312
| 文件名稱 | 文件類型 | 文件縮略圖 | 文件大小 | 下載鏈接 |
|---|---|---|---|---|
| EDK58H增量式編碼器 | 0.60 M |  | ||

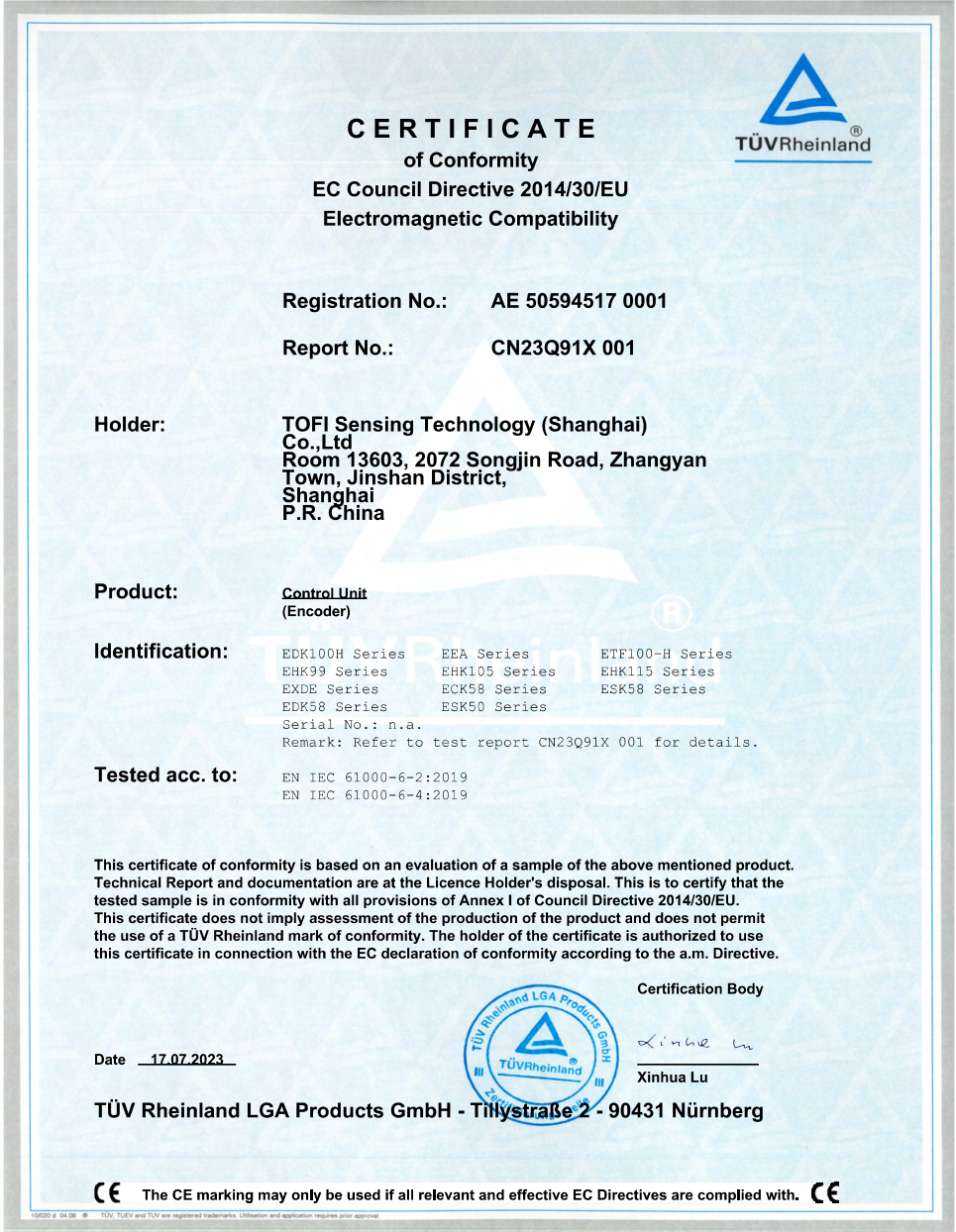

| TüV CE認證-AE 50594517 0001 |  | 1.15 M | |
